ONA-800 Multitest Plattform

Der moderne Allrounder für Wireless LTE/5G, Fiber und Ethernet bis 400G
Durch das modulare Design können Wireless-, Fiber- und Ethernet-Technologien bis 400G in einem Gerät vereintwerden, wodurch der ONA-800 zu einem einzigartigen Universalgerät wird. Er ermöglicht sogar die messtechnische Überprüfung und Berichterstattung des elektromagnetischen Feldes (EMF, EMV)

Artikelnummer:

ONA-800

Hersteller:

VIAVI Solutions

Preis auf Anfrage

Dieses Produkt hat zahlreiche individuelle Spezifikationen, wir stellen Ihnen aus diesem Grund gerne Ihr persönliches Produkt zusammen.

Übersicht

Zusatzinformationen

Dokumente

Schulungen

Übersicht

Einer für Alles - ONA-800 für Ethernet, Fiber und Wireless

Der ONA-800 ermöglicht umfassende Überprüfung von Funkzugangsnetzen (RAN), von 5G bis zu älteren Systemen. Mit vielseitiger Architektur unterstützt er diverse Tests und erleichtert den Aufbau und Betrieb von Funkanlagen, inklusive Validierung von Kabeln, Antennen, Glasfasern und Signalstörungsidentifikation gemäß 3GPP-Standards.

Für den Feldeinsatz entwickelt, bietet der ONA-800 alle Funktionen zur Installation und Wartung von Ethernet/IP-Metzwerken bis zu 400G. Mit hoher Akkulaufzeit und optimal konzipierter Wärmeableitung eignet er sich besonders für 400G-Tests im Feld, darunter Metro-/Corenetze und Rechenzentren (DCI). Er verwendet hierbei die bewährte Benutzeroberfläche der MTS-5800 Gerätefamilie

Heutzutage ist die Nachfrage nach zuverlässigen Glasfasernetzen enorm. Der ONA-800 ist ideal für anspruchsvolle Glasfaserprojekte. Mit intuitiver Bedienung, großem Touchscreen und erweiterten Funktionen ermöglicht er schnelle, zuverlässige Installationen und Fehlerdiagnosen für optische Netzwerke durch OTDR-, OSA- und sogar PMD/CD-Messungen

Highlights

Mainframe

Leicht und handlich: Der kompakteste Kombitester für 400G, Wireless und Fiber
Lange Akkulaufzeit: Für stundenlangen netzunabhängigen Betrieb auf mehrere Akkus skalierbar
Vertraute Benutzeroberfläche: bewährtes Konzept minimiert Schulungsaufwand
Bedarfsgerecht: Modulares Konzept ermöglicht massgeschneiderte Ausstattung

Wireless

PIM-Erkennung: Erkennung passiver Intermodulation aller Frequenzbänder
Over-the-Air Messungen: Messung der Synchronisation über Luftschnittstelle (OTA)
Interferenzanalyse: Mit wertschöpfenden Tools auch durch geringer qualifizierte Techniker durchführbar
Blind Scanner: Automatische Auffindung aktiver Kanäle von LTE, DSS und 5G in unbekannten Umgebungen
Kabel-, Antennenanalyse sowie Messungen zur EMF/EMV

Ethernet

alle Raten: 400G, 200G, 100G, 50G, 40G, 25G, 10G, 1G
Multi-Optik: Bereit für QSFP-DD/ QSFPx, OSFP, SFP-DD/SFPx sowie Unterstützung von voll-kohärenter Optik
Beispiellose Kühlung: Branchenführend bei portabler 400G-Technik für mühelos zu kühlende ZR-Steckmodule
BERT-Tests, RFC-2544, Y.1564 und viele nützliche Szenarien, wie z.B. ein Optics-Selftest
Messung der Synchronisierung (PTP, SyncE) mit Timing- und Taktanalyse

Fiber Optic

Messungen mit OTDR, PON-OTDR und WDM-ODTR
OTDR Messungen an Live-Fasern
bidirektionale IL-/ORL-Messungen und OTDR-Tests mit TrueBIDIR
Spektralanalyse mit CWDM-OSA, DWDM-OSA sowie Fullband NanoOSA
Dispersionsmessungen (PMD/CD)

Zusatzinformationen

ONA-800 MAINFRAME

Modernes und zeitgemässes Design
Hochauflösendes Touchdisplay, perfekt für den mobilen Ausseneinsatz
Modulares Konzept und daher ausbaufähig
Zusätzliche Module rückseitig montierbar
Vollständige Remotecontrol (auch durch das Internet)

ONA-800 MAINFRAME

Modernes und zeitgemässes Design

ONA-800 MAINFRAME

Hochauflösendes Touchdisplay, perfekt für den mobilen Ausseneinsatz

ONA-800 MAINFRAME

Modulares Konzept und daher ausbaufähig

ONA-800 MAINFRAME

Zusätzliche Module rückseitig montierbar

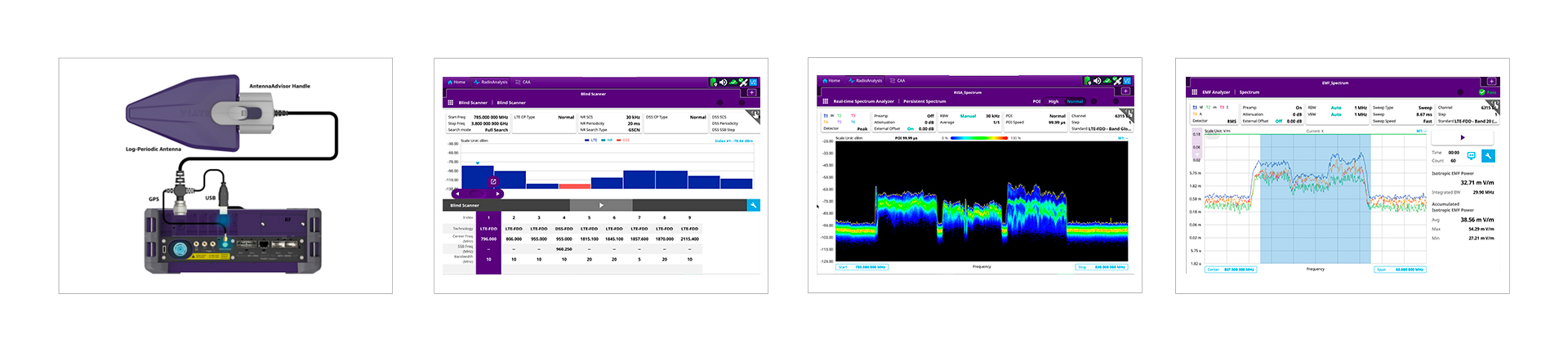

ONA-800 WIRELESS 5G / LTE

6GHz RF Testmodul und Modul für Kabel- und Antennenanalyse

Blind-Scanner zur Auffindung aller 5G- und 4G/LTE Frequenzen

Echtzeit Spektrum- und Interferenz-Analyse

Over The Air Signalanalyse für 4G/LTE und 5GNR Signale

EMF Analyse mit PASS/FAIL (spektrumbasierend und 5G beambasierend)

ONA-800 WIRELESS 5G / LTE

6GHz RF Testmodul und Modul für Kabel- und Antennenanalyse

ONA-800 WIRELESS 5G / LTE

Blind-Scanner zur Auffindung aller 5G- und 4G/LTE Frequenzen

ONA-800 WIRELESS 5G / LTE

Echtzeit Spektrum- und Interferenz-Analyse

ONA-800 WIRELESS 5G / LTE

Over The Air Signalanalyse für 4G/LTE und 5GNR Signale

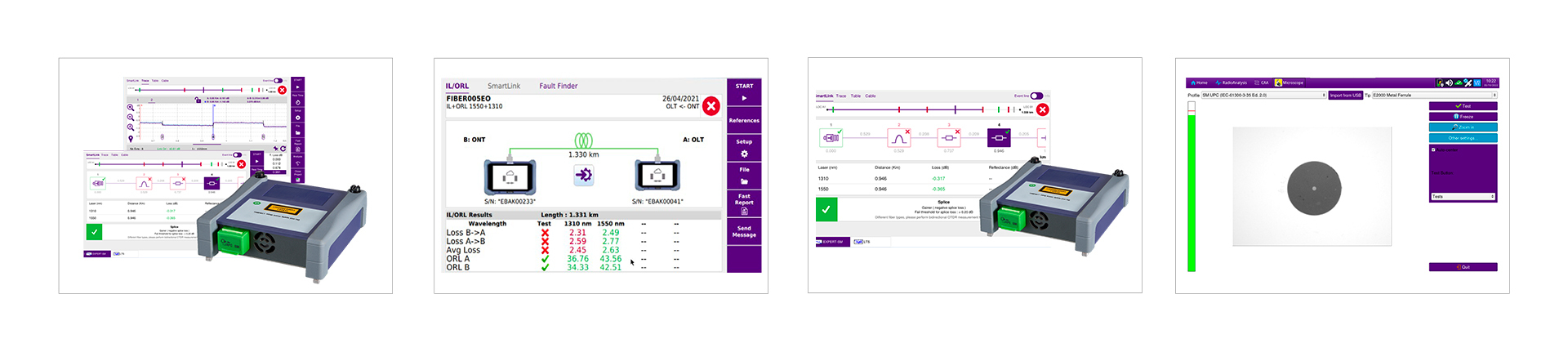

ONA-800 FIBER

OTDR Glasfaserzertifizierung mit XGS-PON/G-PON Splittererkennung

Automatisierte, bidirektionale OTDR-Messungen mit Fiber

Complete Optische Spektrumanalyse mit OSA-Modulen für CWDM/DWDM

Hochauflösende Full-Band Spektrumanalyse mit NanoOSA

Messung und Analyse von PMD/CD

ONA-800 FIBER

OTDR Glasfaserzertifizierung mit XGS-PON/G-PON Splittererkennung

ONA-800 FIBER

Automatisierte, bidirektionale OTDR-Messungen mit Fiber

ONA-800 FIBER

Complete Optische Spektrumanalyse mit OSA-Modulen für CWDM/DWDM

ONA-800 FIBER

Hochauflösende Full-Band Spektrumanalyse mit NanoOSA

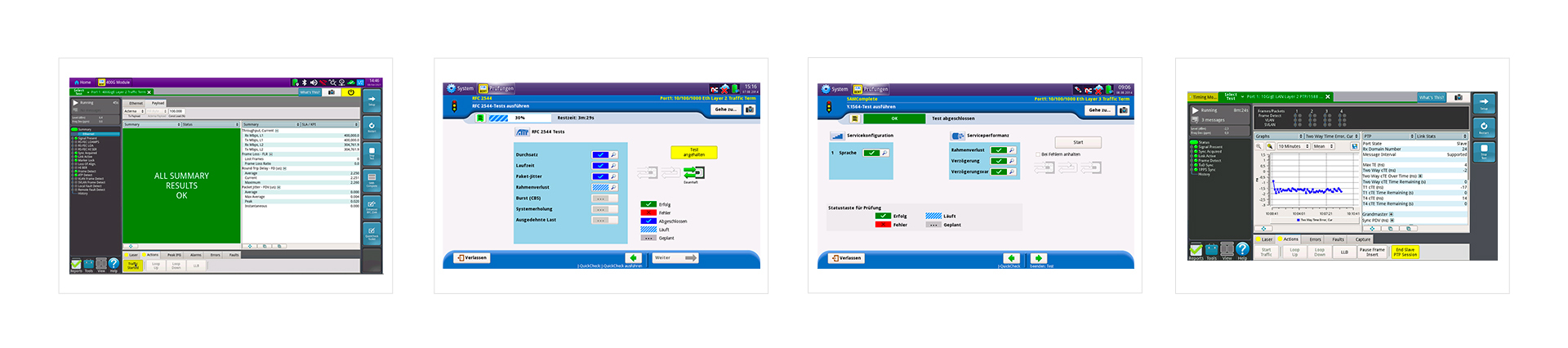

ONA-800 TRANSPORT

Performancemessungen und BERT bis 400G

Infrastrukturfokussierte Messung gemäss RFC-2544 (L2/L3)

Applikatiosfokussierte Messung gemäss Y.1544 (L2/L3)

Messung der Netzsynchronität (PTP)

Einfache Erkennung von Fehlern und Engpässen

ONA-800 TRANSPORT

Performancemessungen und BERT bis 400G

ONA-800 TRANSPORT

Infrastrukturfokussierte Messung gemäss RFC-2544 (L2/L3)

ONA-800 TRANSPORT

Applikatiosfokussierte Messung gemäss Y.1544 (L2/L3)

ONA-800 TRANSPORT

Messung der Netzsynchronität (PTP)

Einfache Erkennung von Fehlern und Engpässen

ONA-800 MODULÜBERSICHT

ONA-800 VORTEILE

Effizienter Einsatz
Ersetzt mehrere Einzelgeräte, wie OTDR, Ethernettester, Kabel- und Antennenananlyzer, etc.

Umfassendes Einsatzspektrum
Unterstützt alle Funkgerätetypen (LTE und 5G) und Topologien (Makrozelle, Kleinzelle, C-RAN und/oder verteilte Zugangsarchitekturen [DAS]).

Skalierbarkeit
Die modular aufgebaute Testplattform OneAdvisor wächst mit den an die Techniker gestellten Anforderungen mit.

Höhere Genauigkeit
Lückenlose Testpläne, die die Spezifikationen des Serviceproviders genau einhalten, und präzise Messungen gewährleisten.

Einheitliche Ausführung
Testprozesse und Arbeitsabläufe können zentral festgelegt und auf den Tester übertragen werden. Damit werden die bei rein manueller Ausführung möglichen Abweichungen vermieden und unabhängig vom Qualifikationsniveau des Technikers einheitliche und reproduzierbare Messergebnisse gefördert.

Geschwindigkeit
Das Job-Manager-Tool hilft dem Techniker, die Aufträge schneller abzuschliessen, da er sich keine Gedanken mehr darum machen muss, welche Messungen wann und wie auszuführen sind.

Geringere Schulungskosten
Der Schwerpunkt der Schulung verlagert sich auf den eigentlichen Testprozess, der einfacher und schneller zu erlernen ist. Damit entfällt die sonst übliche Konzentration auf technische Hintergrundinformationen, deren Vermittlung zeitaufwändig ist und die für manche Techniker möglicherweise nur schwer nachvollziehbar sind.

EINE LÖSUNG. EIN PROZESS. EIN BERICHT.

Der OneAdvisor-800 von VIAVI wurde mit Blick auf die sich verändernden Anforderungen der Serviceprovider, Servicetechniker und Installateure beim Aufbau von 5G-Infrastrukturen entwickelt. Das neue Produkt erlaubt dem Techniker, mit dem gleichen kompakten Messgerät an der Basisstation sowohl Glasfaser-, HF- als auch CPRI-/Ethernet-Tests durchzuführen. Er muss also nicht mehr mehrere verschiedene Einzelgeräte, wie OTDR, Kabel- und Antennenanalysatoren (CAA) und Glasfaser-Prüfmikroskope, mit sich herumtragen. Zudem sinken die Gesamteinsatzkosten deutlich. Die auf dem praktischen Arbeitsablauf basierende Benutzeroberfläche des OneAdvisor-800 führt den Techniker sicher durch einen vorkonfigurierten, einheitlichen Testprozess. Damit ist sichergestellt, dass jeder Auftrag vollständig und nach den gleichen Spezifikationen ausgeführt wird. Mit dem OneAdvisor-800 kann sich der Techniker am Funkmast sicher sein, dass die Messungen bei jedem Einsatz automatisch konfiguriert werden, er zuverlässig durch alle Tests geführt wird sowie aussagekräftige Gut-/Schlecht-Ergebnisse und ein zusammenfassender Abschlussbericht ausgegeben werden.
Mit dem OneAdvisor-800 sind Sie schnell dabei, schnell fertig und können schnell abrechnen!
